制氢电解效率与影响因素

关键词；电解槽、温度，压力、电流密度、含气度、实际能耗、理论能耗、理论产氢量、实际产氢量、电解液粘度、材料、操作、系统、

描述：制氢电解槽的效率是衡量电解水制氢技术经济性和实用性的核心指标，主要反映电能转化为氢能的能量转换率。其效率受电解槽类型、材料、操作条件及系统设计等多个因素影响，
备注：本文数据仅供参考
气体设备 13812683169



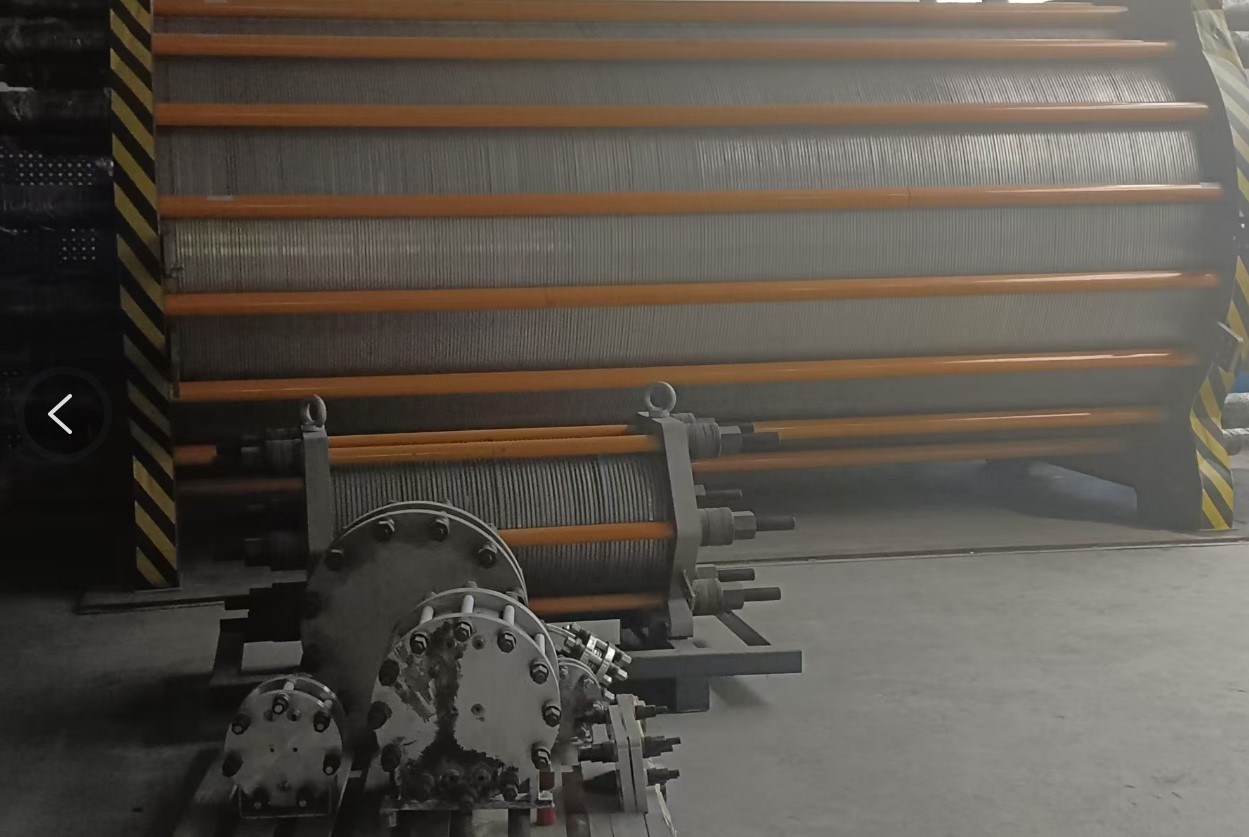

制氢电解槽的效率是衡量电解水制氢技术经济性和实用性的核心指标，主要反映电能转化为氢能的能量转换率。其效率受电解槽类型、材料、操作条件及系统设计等多因素影响，

一、电解槽效率的定义与计算
电能转换效率（Energy Efficiency）
定义为电解水产氢的理论最低能量消耗与实际能量消耗的比值：
η= 实际能耗kWh/kg H /理论能耗kWh/kg H  ×100%
理论能耗：由水的热力学分解电压（1.23 V，25℃）决定，理想条件下制1 kg H₂需39.4 kWh。
实际能耗：因极化损失（活化极化、欧姆极化、浓差极化）和系统损耗，通常为45–55 kWh/kg H₂，对应效率约70–85%。
法拉第效率（Faradaic Efficiency）
衡量电荷有效利用率，即实际产氢量与理论产氢量的比值：
η F=理论产氢量/实际产氢量​×100%
若存在副反应或气体交叉渗透，法拉第效率会降低（如碱性电解槽通常为95–99%）。
二、电解槽技术的效率对比
电解槽类型    典型效率范围    特点与效率限制因素
碱性电解槽（AWE）    60–80%    成熟技术，但高欧姆损耗（隔膜电阻）、电流密度低（0.2–0.4 A/cm²）。
质子交换膜（PEM）    70–90%    高电流密度（1–3 A/cm²），低欧姆损耗，但依赖贵金属催化剂（Pt/Ir）。
固体氧化物（SOEC）    80–100%+    高温运行（700–1000℃），利用热能降低电耗，效率理论值高，但材料稳定性挑战大。
三、影响电解槽效率的关键因素
极化损失
活化极化：催化剂活性不足导致反应能垒高，需更高电压驱动（尤其析氧反应OER）。
欧姆极化：电解液/膜电阻、电极接触电阻（占实际电压的15–30%）。
浓差极化：反应物/产物扩散受限，在高电流密度下显著（如PEM中质子迁移受阻）。
操作条件
温度：升温可降低活化极化和欧姆电阻（如SOEC高温效率提升），但需平衡材料耐受性。
压力：高压操作减少气泡阻力（如碱性电解槽中气泡覆盖电极问题），但增加密封难度。
电流密度：效率通常随电流密度增加而下降（极化效应加剧），需优化平衡产能与能耗。
材料与结构
催化剂：贵金属催化剂（Pt、Ir）活性高但成本高；非贵金属（Ni、Fe基）需提升稳定性。
膜/隔膜：PEM的Nafion膜需高湿度维持质子传导性，碱性电解槽的隔膜需低电阻和高耐碱性。
电极结构：多孔电极设计可增大反应界面（如3D纳米结构）。
四、效率提升策略
材料创新
开发高活性、低成本的催化剂（如过渡金属氧化物、单原子催化剂）。
优化膜材料（如碱性阴离子交换膜AEM）以降低电阻和气体渗透。
系统优化
热管理：利用废热预热电解液（如与工业余热耦合）。
动态响应：适配可再生能源波动（如PEM的快速启停能力）。
压力调控：高压电解（>30 bar）直接产出压缩氢气，减少后续压缩能耗。
先进工艺
脉冲电解：通过间歇电流抑制气泡积聚，降低浓差极化。
超纯水电解：减少杂质对催化剂毒化和膜污染（适用于PEM）。
五、方向
高温高压电解槽：结合SOEC与PEM优势，实现高效低耗。
非贵金属催化剂：通过掺杂、合金化或载体优化提升性能。
电解-光催化耦合：利用太阳能直接驱动电解，降低电能依赖。
规模化与智能化：兆瓦级电解堆集成和AI优化控制，提升整体系统效率。
制氢电解槽效率是技术经济性的核心，需通过材料、工艺和系统协同优化突破瓶颈。当前技术中，PEM因高效率和动态响应优势更适合可再生能源耦合，而碱性电解槽因低成本在大规模应用中仍有竞争力。未来随着新材料和高温技术的突破，电解制氢效率有望接近甚至超过90%。

六、电解液粘度对电解槽制氢效率的影响
电解液粘度对电解槽制氢效率的影响是一个多因素的综合作用过程，主要涉及离子传导、反应动力学、气泡行为及温度等多个方面。：
1. 离子传导性与欧姆损耗
高粘度影响：电解液粘度增加会降低离子的迁移速率，导致溶液电阻升高。根据欧姆定律（
V=IR），在相同电流密度下，电阻增加会导致更高的电压需求，从而增加能耗，降低能量转换效率。
浓度与粘度的平衡：电解液浓度过高（如KOH溶液超过30%）可能因粘度显著上升而抵消导电性优势，需在浓度与粘度间寻求最优组合。
2. 反应动力学与极化效应
扩散限制：高粘度减缓反应物（如H₂O）和产物（如H₂、O₂）的扩散，加剧浓差极化，需更高过电位维持反应速率，降低效率。
电荷转移阻力：离子迁移受阻可能增加活化极化，尤其在高温或高电流密度下更为显著。
3. 气泡行为与电极覆盖
气泡脱离困难：高粘度电解液中，电极表面生成的气泡更难脱离，形成气膜覆盖电极，减少有效反应面积并增大电阻。此现象在静态电解液中尤为明显，可通过强制循环或优化电极结构（如多孔电极）缓解。
4. 温度的双重作用
粘度与温度负相关：升温可降低电解液粘度，提升离子迁移率和反应速率，但需注意温度过高可能导致电解液挥发或分解（如碱性电解液的KOH结晶风险）。
实验控制：研究粘度单独影响时需恒温条件，以避免温度干扰。
5. 电解液类型与系统设计差异
碱性电解槽：液态电解液（如KOH）粘度影响显著，需优化浓度（通常20-30%）以平衡导电性与粘度。
PEM电解槽：依赖固态质子交换膜，电解液（如纯水）粘度影响较小，但膜的水合状态可能受操作条件间接影响。
SOEC（固体氧化物电解槽）：高温下运行，液态电解液不适用，粘度影响可忽略。
6. 优化策略
操作参数调整：提高电解液流速或压力可减轻气泡覆盖效应，增强传质过程。
电极结构优化：开发三维多孔电极或催化剂涂层，提升反应界面利用率，降低对低粘度的依赖。
7. 电解液粘度与制氢效率
电解液粘度与制氢效率呈非线性关系，需在特定电解槽类型和操作条件下综合评估。通常存在一个最优粘度范围（如碱性电解槽中20-30% KOH），兼顾离子导电性与传质效率。未来研究可聚焦于新型电解液开发（如低粘度离子液体）及系统集成优化，以实现高效、稳定的制氢过程。

七、含气度与电解制氢效率
电解液含气度（即电解液中溶解或滞留的气体含量，尤其是电解反应产生的氢气和氧气）是影响制氢效率的关键因素之一。其通过改变电极表面反应环境、传质过程和系统电阻，直接或间接影响电解槽的能耗与产氢速率。
7.1含气度对制氢效率的影响
1. 电极表面覆盖效应（Bubble Coverage）
气泡附着与活性面积损失：电解产生的H₂和O₂气泡在电极表面聚集，形成气膜覆盖部分催化活性位点，减少有效反应面积。实验表明，当电极表面覆盖率达30%时，电流密度可下降20%以上。
局部电流密度畸变：未被覆盖的区域被迫承受更高的电流密度，加剧局部极化效应，导致整体电压需求升高。
2. 欧姆损耗增加
气液两相流电阻：电解液中的气泡分散形成气液混合相，降低电解液的有效导电率。尤其在静态电解槽中，含气度每增加10%，溶液电阻可能上升5–8%。
气泡堵塞隔膜孔隙：在碱性电解槽中，隔膜（如石棉或PPS）的微孔若被气泡堵塞，会增大离子迁移阻力，显著提高槽电压。
3. 传质过程受阻
反应物扩散屏障：气泡层阻碍水分子向电极表面扩散，导致浓差极化加剧，需更高电压维持反应速率。
产物滞留风险：未及时脱离的气泡可能溶解回电解液，形成局部过饱和气体区，甚至引发反向复合反应（如H₂和O₂重新生成水），降低法拉第效率。
4. 电解液流动性与稳定性
粘度-含气度耦合效应：高含气度可能改变电解液流变特性（如泡沫化），加剧泵送能耗，并影响电解液分布的均匀性。
气体释放失控：含气度过高时，气泡可能合并形成大气泡或气栓，导致电解液循环中断，甚至引发安全风险。
7.2、不同电解槽类型的含气度敏感性
电解槽类型    含气度影响特点
碱性电解槽（ALK）    隔膜结构易受气泡堵塞，静态电解液含气度问题突出；强制循环可缓解但增加能耗。
PEM电解槽    质子交换膜阻止气体交叉，但阴极侧氢气气泡易滞留在多孔电极内，需高压力驱动快速排出。
SOEC（固体氧化物）    高温下气体扩散速率快，液态电解液不存在，含气度影响几乎可忽略。
7.2、含气度优化策略
1. 电解液循环与流动设计
强制对流：通过泵驱动电解液流动（流速0.5–2 m/s），利用剪切力剥离电极表面气泡，如碱性电解槽的循环系统。
流道结构优化：设计蛇形或叉指流道增强湍流，提升气泡脱离效率（PEM电解槽双极板流场设计）。
2. 电极表面改性
疏气性涂层：在电极表面构建疏气微结构（如纳米锥阵列或PTFE涂层），降低气泡附着能，促进快速脱离。
多孔电极设计：采用三维多孔电极（如泡沫镍或碳纤维）增大比表面积，分散气泡生成位点，减少局部覆盖。
3. 电解液配方
电解质浓度调节：提高KOH浓度（如30 wt%）可降低气体溶解度，但需权衡粘度增加的影响。
4. 操作参数调控
温度升高：升温降低气体在电解液中的溶解度，加速气泡脱附（如碱性电解槽常运行于70–90℃）。
压力控制：适当提高操作压力（如3–5 bar）压缩气泡体积，减少电极覆盖面积，但需平衡密封成本。
7.4、未来方向
微纳尺度气泡行为研究：借助高速摄像和分子动力学模拟，揭示气泡成核、生长与脱离的微观机制。
自清洁电极材料：开发光催化或电润湿响应表面，实现气泡的主动驱离。
气液分离集成技术：在电解槽内集成旋流器或膜分离组件，实现原位气体高效分离。
电解液含气度通过多重物理化学过程显著影响制氢效率，其优化需结合电解槽类型、材料特性及操作条件进行系统设计。当前技术通过强化传质、表面改性和智能控制已能将含气度负面影响降低至可接受范围，但进一步突破需依赖跨学科创新（如微流控技术与先进材料）。未来低含气度、高动态响应的电解槽将成为绿氢规模化应用的核心装备。


八、温度与电解制氢效率
温度是影响电解槽制氢效率的关键参数之一，其通过改变反应动力学、材料导电性、气体行为及系统热平衡等多重机制作用于电解过程。
8.1热力学分解电压降低
水的理论分解电压（1.23 V, 25℃）随温度升高而下降，遵循能斯特方程：
Erev =E 0− TΔS/nF
例如，80℃时理论电压降至约1.18 V，减少电能需求，提升能量效率。
反应动力学加速
活化极化减少：高温降低电极反应活化能（阿伦尼乌斯方程），加速氢析出反应（HER）和氧析出反应（OER），尤其对缓慢的OER（需高过电位）改善显著。
交换电流密度提升：催化剂活性增强，例如镍基催化剂在80℃时的交换电流密度可比常温高2-3倍。
8.2、温度对电解槽各组件的具体影响
1. 电解质/膜导电性
液态电解质（如KOH溶液）：升温降低粘度，提高离子迁移率，减少欧姆损耗（溶液电阻下降约2%/℃）。但浓度过高时（如40% KOH），高温可能引发结晶风险。
质子交换膜（PEM）：Nafion膜的质子传导率随温度升高而增加（需保持湿润），但超过80℃可能因脱水导致电阻上升。
固体氧化物电解槽（SOEC）：高温（700–1000℃）下氧离子传导率显著提升，是SOEC高效运行的核心条件。
2. 气体行为与传质
气体溶解度下降：高温降低H₂和O₂在电解液中的溶解度（如25℃→80℃时H₂溶解度减少约60%），加剧电极表面气泡积聚，需优化流动设计以减少覆盖效应。
气泡脱离加快：高温降低液体表面张力，促进气泡从电极表面脱离，减少有效反应面积损失。
3. 材料稳定性与寿命
催化剂烧结：高温加速贵金属（如IrO₂）或非贵金属（如Ni）催化剂的颗粒团聚，降低活性表面积。
膜降解：PEM膜在长期高温下可能发生化学降解（自由基攻击），碱性电解槽隔膜（如PPS）高温下易氧化脆化。
密封材料失效：橡胶或聚合物密封件在高温下易老化，导致气体泄漏风险。
8.3、温度对不同类型电解槽效率的差异化影响
电解槽类型    最佳温度范围    温度-效率关系特点
碱性电解槽（AWE）    70–90℃    高温降低欧姆损耗，但需避免电解液沸腾（KOH溶液沸点随浓度升高可达140℃）。
PEM电解槽    50–80℃    高温提升质子传导率，但受限于膜脱水与催化剂稳定性，需精准水热管理。
SOEC（固体氧化物）    700–1000℃    高温大幅降低电能需求（利用热能替代部分电能），效率可达90%以上，但材料挑战突出。
8.4、温度与操作参数的协同优化
温度-压力耦合
高压操作：提高压力可抑制高温下的气泡体积膨胀，减少电极覆盖（如碱性电解槽在3–5 bar下运行），但需平衡密封与能耗。
自增压效应：SOEC高温运行时气体体积膨胀自然形成压力，减少外部压缩能耗。
温度-电流密度匹配
高电流密度区：高温可缓解高电流密度下的浓差极化，例如PEM电解槽在80℃、2 A/cm²时效率比常温高10–15%。
动态调节：可再生能源波动时，实时调节温度以匹配电流变化，维持高效区间。
热集成与能量回收
废热利用：工业余热或光伏热耦合电解槽预热，降低外部供能需求（如SOEC与核能/光热电站联用）。
热循环设计：通过电解槽散热系统回收热量用于其他工艺（如氢气预热或建筑供暖）。
8.5、温度控制的技术挑战与解决方案
热管理技术
液体冷却：PEM电解槽采用去离子水循环冷却，维持膜电极组件温度均匀。
相变材料（PCM）：在SOEC启动阶段使用PCM缓冲温度梯度，避免热应力开裂。
耐高温材料开发
催化剂：开发高温稳定型催化剂（如钙钛矿氧化物用于SOEC的OER）。
密封材料：陶瓷-金属复合密封（SOEC）或全氟醚橡胶（PEM）提升耐温性。
智能温控系统
多区段温度监测：在电解堆内部布置热电偶阵列，实时反馈调节加热/冷却功率。
模型预测控制（MPC）：基于热力学-流体动力学模型动态优化温度设定值。
8.6、方向
宽温域电解槽设计：开发适应-30℃至150℃的柔性电解系统，匹配极端环境应用（如北极或沙漠制氢）。
低温高效催化剂：通过单原子催化剂或金属-有机框架（MOF）材料降低低温下的活化能垒。
热-电-化耦合模型：建立多尺度模型解析温度梯度对局部反应的影响，指导电解堆结构优化。
温度对电解槽制氢效率的影响呈现非线性特征，需在材料耐受性、反应动力学、气体行为及热管理间寻求平衡。当前主流技术中，碱性电解槽通过70–90℃操作实现效率与成本的折衷，PEM依赖50–80℃的精准温控，而SOEC凭借高温突破效率瓶颈但面临材料挑战。未来，通过耐高温材料、智能热控及系统集成创新，电解槽有望在更宽温度范围内实现高效、稳定运行，推动绿氢规模化应用。


九、压力与电解槽制氢效率
压力对电解槽制氢效率的影响是一个复杂但关键的科学与工程问题。压力是影响电解槽制氢效率的重要参数，改变气体溶解度、反应动力学、传质过程及系统能耗等多维度作用于电解过程。以压力与电解槽制氢效率关系的系统性分析，涵盖热力学、动力学、材料及实际应用等维度：
9.1、压力对电解反应的基础影响
热力学电压修正
根据能斯特方程，操作压力升高会略微增加理论分解电压：
Erev=E 0 +RT/nF.ln( P H 2。P O 2 0.5/a H 2 o)
例如，在30 bar下，理论电压较常压（1 bar）增加约0.03 V，但对实际能耗影响较小。
气体溶解度变化
亨利定律：压力升高会增加气体在电解液中的溶解度，减少电极表面气泡成核概率，但过高的溶解度可能导致气体反向扩散（如H₂溶于阳极侧），降低法拉第效率。
9.2、压力对电解槽效率的优化机制
1. 气泡行为与电极覆盖效应
气泡体积压缩：高压下气泡体积缩小（波义耳定律），减少电极表面覆盖面积，提升有效反应界面利用率。实验表明，在30 bar下，电极活性面积损失可减少50%以上。
气泡脱离加速：高压环境降低气泡表面张力，促进气泡脱离电极表面，缓解浓差极化（尤其在高电流密度下效果显著）。
2. 传质过程强化
反应物扩散增强：高压电解液中的湍流特性改善，加速水分子向电极表面传输，减少浓差极化损失。
产物快速排出：高压驱动气体快速脱离电解液，避免溶解气体累积引发副反应（如H₂/O₂复合）。
3. 欧姆损耗的间接优化
气液混合相电阻降低：电解液中气泡体积占比减少，提升电解液有效电导率。例如，碱性电解槽在10 bar下溶液电阻可降低约8%。
隔膜/膜性能稳定：高压抑制PEM电解槽中膜的局部脱水，维持质子传导率（需平衡机械应力对膜的损伤）。
3. 电解槽类型对压力的敏感性
碱性电解槽（AWE）
液态电解质限制：气泡在碱性溶液中更难脱离，高压（>30 bar）易导致效率下降。
最佳压力范围：通常运行在10-30 bar，效率可达60-70%（基于低热值LHV）[^4]。
质子交换膜电解槽（PEM）
固态电解质优势：气体扩散层设计可快速排出气泡，高压（100-200 bar）下仍保持较高效率（70-80% LHV）。
成本与寿命挑战：高压加速催化剂（如铱）降解，需平衡压力与耐久性。
高温固体氧化物电解槽（SOEC）
高温抵消高压劣势：高温（700-900℃）提升反应动力学，压力影响较小，但密封与材料稳定性是瓶颈。
4. 系统层面：压缩能耗与综合效率
压缩能耗节约
直接产出高压氢气（如30 bar）可减少后续压缩至储氢压力（如700 bar）的能耗。研究表明，高压电解相比常压电解+机械压缩，系统效率可提升5-10%[^5]。
安全与成本平衡
高压电解槽需强化结构（如厚钛板）和密封设计，初期投资成本增加约20-30%[^6]，需通过长期运行能耗节省抵消。
5. 方向
最佳压力范围
碱性电解槽：10-30 bar（效率峰值约65% LHV）
PEM电解槽：50-200 bar（效率峰值约75% LHV）
SOEC：常压至10 bar（高温下压力影响不显著）
新兴技术
6. 关键问题
材料耐受性：高压加速膜电极组件（如PEM的质子膜）化学腐蚀与机械疲劳。
动态响应能力：可再生能源波动下，高压电解槽需快速调节压力，避免效率骤降。
经济性平衡：高压电解的设备成本增加需通过降低压缩成本与提高寿命来补偿。
适度高压（如PEM电解槽50-100 bar）是未来趋势：兼顾热力学增益与动力学损失，提升系统综合效率。
研究方向：开发高压兼容材料（如多孔传输层优化）、气泡动态管理技术、高压-高温协同效应。
工业应用：需结合场景需求（如离网制氢、加氢站一体化）选择压力参数，平衡效率、成本与可靠性
9.3、压力对不同类型电解槽的差异化影响
电解槽类型    最佳压力范围    压力-效率关系特点
碱性电解槽（AWE）    1–30 bar    常压运行成本低，但高压（10–30 bar）可减少气泡覆盖，效率提升3–5%；需强化密封与结构。
PEM电解槽    30–200 bar    高压直接产出压缩氢气（省去外部压缩环节），效率增益约5–8%；但膜电极组件需耐压设计。
SOEC（固体氧化物）    1–5 bar    高温下气体扩散快，压力影响较小；过高压力增加密封难度，效率提升有限。
9.4、高压操作的协同效应与技术挑战
1. 压力-温度协同优化
抑制电解液沸腾：高压允许碱性电解液在更高温度下运行（如30 bar时KOH溶液沸点可达150℃），进一步降低欧姆损耗。
热能利用：SOEC高温与中压结合，利用气体膨胀做功回收能量。
2. 压力-电流密度匹配
高电流密度适配：高压缓解高电流密度下的气泡积聚问题，例如PEM电解槽在100 bar、3 A/cm²时仍可维持85%效率。
动态响应：压力波动需与可再生能源输入匹配，避免频繁调节导致机械疲劳。
3. 系统集成与能耗平衡
压缩能耗节省：高压电解直接产出压缩氢气（如70 bar PEM系统），较常压电解+外部压缩节能15–20%。
结构强化成本：耐压外壳、密封件及管道增加制造成本，需通过规模化生产分摊。
9.5、高压操作的技术挑战与解决方案
材料与密封问题
膜电极耐压性：PEM中增强型复合膜（如Gore-SELECT®）可承受200 bar压力，但催化剂层需抗剥离设计。
密封技术：金属-陶瓷密封（SOEC）或多层弹性体密封（碱性/PEM）确保高压下气密性。
安全与稳定性风险
气体交叉渗透：高压加剧H₂/O₂通过隔膜的渗透，需优化膜选择性（如碱性电解槽使用多层复合隔膜）。
氢脆效应：金属部件（如不锈钢双极板）长期高压接触氢气可能脆化，需表面涂层（TiN或石墨烯）防护。
经济性平衡
能耗-成本权衡：高压电解的额外能耗（压缩机或结构强化）需与氢气压缩节省的成本对比，通常适用于大规模连续制氢场景。
9.6、案例
PEM高压实验：ITM Power的70 bar PEM系统，能耗4.2 kWh/Nm³ H₂，较常压系统节能12%，效率达88%。
碱性电解槽测试：在15 bar下运行，槽电压降低0.1 V（电流密度0.3 A/cm²），产氢速率提升10%。
SOEC中压研究：5 bar压力下，高温电解效率提升2%，因气体扩散速率加快。
9.7、方向
超高压电解技术：探索200 bar以上PEM电解槽，实现与加氢站直接兼容（无需二次压缩）。
自适应压力控制：AI动态调节压力以匹配风光发电波动，优化全生命周期效率。
低压高效电解：开发新型电极结构或催化剂，在常压下实现接近高压的传质效率，降低系统复杂度。
压力对电解槽制氢效率的影响呈现“双刃剑”特性：
正向作用：减少气泡覆盖、强化传质、降低后续压缩能耗，效率提升潜力约3–10%。
挑战：材料耐压要求高、密封成本增加、长期运行稳定性风险。

十、电流密度和电解制氢效率
电流密度（单位电极面积的电流强度，通常以A/cm²表示）是决定电解制氢效率与产能的核心参数。其通过极化效应、传质过程及能耗分配等多重机制影响效率，需在不同电解槽类型及操作条件下综合评估。以下是系统性分析：
1. 热力学角度：电压需求与能量平衡
理论分解电压降低
根据能斯特方程，提高系统压力会降低氢气和氧气的理论分解电压。例如，在25℃下，当压力从常压（1 bar）升至30 bar时，理论分解电压可能从1.23 V降至约1.18 V，理论上可减少能耗约4%。
实际电压的权衡
尽管理论电压降低，但高压下气泡滞留、欧姆电阻增加等问题可能导致实际运行电压上升，抵消热力学优势。例如，碱性电解槽在30 bar时，实际电压可能比常压下高0.1-0.3 V。
2. 动力学挑战：气泡效应与传质限制
气泡滞留与极化损失
高压下电极表面气泡更难脱离，形成绝缘层，导致活化极化加剧。实验表明，电流密度为1 A/cm²时，30 bar下的过电位可能比常压高15-20%[^3]。
传质效率下降
高压虽提高气体溶解度（亨利定律），但若气泡附着电极表面，会阻碍反应物（如OH⁻或H⁺）的传输，降低反应速率。
10.1电流密度与效率的基本关系
理论产氢速率
根据法拉第定律，产氢速率与电流密度正相关：
产氢速率= j⋅A⋅η F/2F
j：电流密度（A/cm²），A：电极面积，η F ：法拉第效率，
F：法拉第常数。
高电流密度可提升产氢速率，但需权衡能量效率损失。
电压效率与能耗
总电压由分解电压（E rev）、活化极化（ηact）、欧姆极化（ηohm）和浓差极化（ηconc）组成：
V=Erev+ηact +ηohm+ηconc
能量效率（η energy ）为理论能耗与实际能耗的比值：
ηenergy = Erev/V×100%
电流密度升高通常导致极化电压增加，能耗上升，效率下降。
10.2、电流密度对极化效应的具体影响
极化类型    与电流密度的关系    典型表现
活化极化
ηact ∝ln(j/j0)（j 0为交换电流密度）    低电流密度时主导，催化剂活性不足导致高过电位。
欧姆极化
ηohm =j⋅R cell（R cell为系统电阻）    与电流密度线性正相关，电解液/膜电阻、接触电阻贡献显著。
浓差极化
η conc=∝ln(1−j/j lim)（j lim为极限电流密度）    高电流密度时主导，反应物扩散速率不足导致浓度梯度剧增。
效率-电流密度曲线：通常呈倒“U”型，存在效率峰值点。
低电流密度区：活化极化主导，效率随电流密度增加而提升。
中高电流密度区：欧姆与浓差极化加剧，效率下降。
10.3、不同电解槽类型的最优电流密度范围
电解槽类型    典型电流密度范围    效率特性
碱性电解槽（AWE）    0.2–0.4 A/cm²    低电流密度下效率较高（60–75%），但产能受限；高电流密度下效率快速下降。
PEM电解槽    1–3 A/cm²    高电流密度耐受性强，效率（70–90%）在较宽范围内保持稳定，依赖高效催化剂。
SOEC（固体氧化物）    0.5–2 A/cm²    高温下浓差极化低，高电流密度效率仍可维持（85–95%），但受限于材料耐久性。
10.4、优化策略与技术创新
催化剂与电极设计
高活性催化剂：降低活化极化，如PEM中Ir/Ru基催化剂或碱性电解槽Ni-Mo合金。
多孔电极结构：增大三相界面，提升传质效率（如3D纳米多孔电极）。
传质强化
强制电解液循环：碱性电解槽中通过泵驱动力减少浓差极化。
流场优化：PEM双极板流道设计（如蛇形、交指型）促进反应物分布。
动态操作模式
脉冲电解：间歇性高电流密度运行，抑制气泡积聚，缓解极化效应。
变电流密度调节：匹配可再生能源波动，维持在高效区间。
材料与系统创新
超薄质子交换膜：降低欧姆损耗（如PEM中15–25 μm增强膜）。
高温高压耦合：SOEC与PEM结合，利用高温降低活化能、高压抑制浓差极化。
10.5、案例
碱性电解槽：电流密度从0.2 A/cm²升至0.4 A/cm²，效率由75%降至65%，产氢速率翻倍。
PEM电解槽：在2 A/cm²下效率达85%，电流密度升至3 A/cm²时效率仍保持80%。
SOEC实验：800℃下，1.5 A/cm²时效率92%，电流密度2 A/cm²时效率降至88%。
10.6、方向
高电流密度下的稳定性：催化剂抗腐蚀、膜抗化学降解技术突破。
极限电流密度提升：通过微纳结构电极设计突破传质瓶颈。
智能化控制：AI实时优化电流密度与温度、压力协同参数。
电流密度与电解制氢效率呈非线性关系，需在产氢速率与能耗间权衡。
碱性电解槽：适合低电流密度稳定运行，效率优先。
PEM电解槽：高电流密度高效产能，适配动态能源输入。
SOEC：高温下高电流密度仍保持高效，但材料成本与寿命待突破。
