制氢系统表象与原点

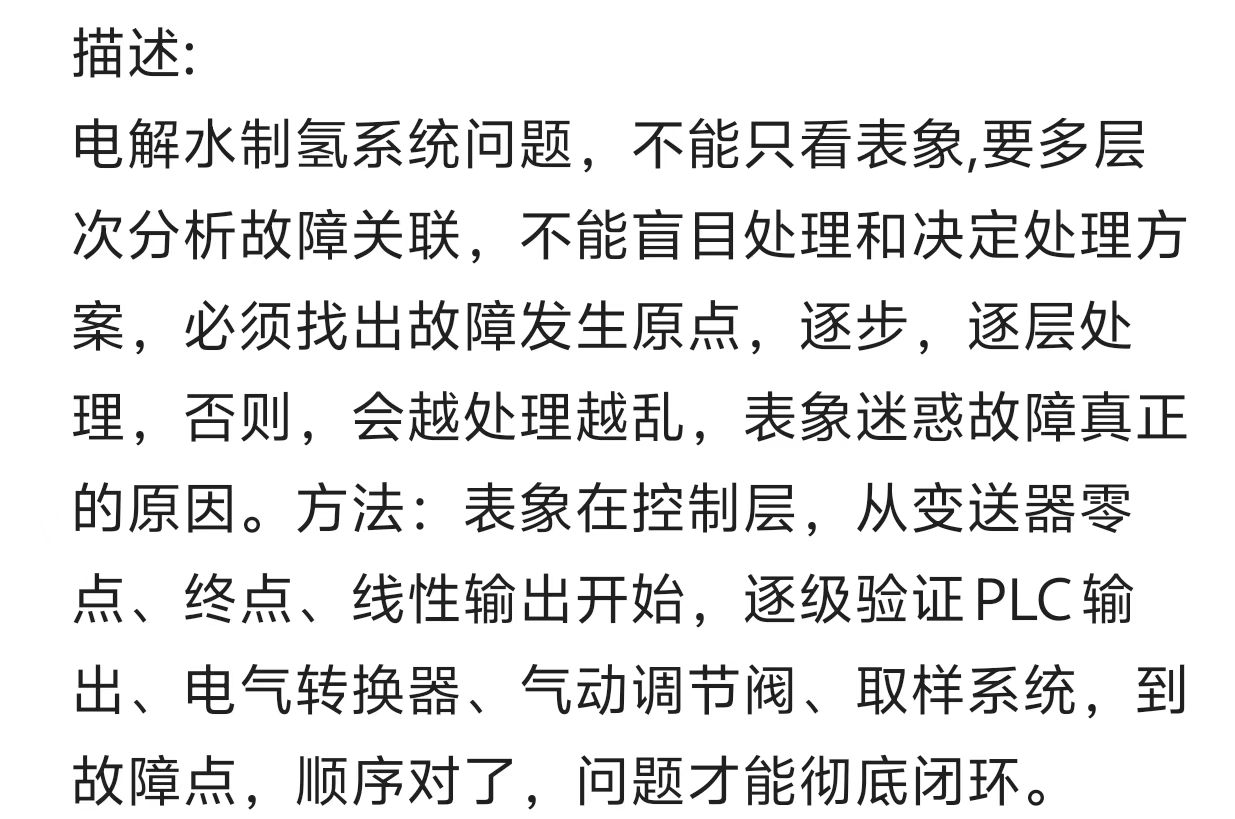

描述:
电解水制氢系统问题，不能只看表象,要多层次分析故障关联，不能盲目处理和决定处理方案，必须找出故障发生原点，逐步，逐层处理，否则，会越处理越乱，表象迷惑故障真正的原因。方法：表象在控制层，从变送器零点、终点、线性输出开始，逐级验证 PLC 输出、电气转换器、气动调节阀、取样系统，到故障点，顺序对了，问题才能彻底闭环。
关键词:表象、原点、故障层次、定位、故障、定位、制氢、仪表、维护
气体设备团队  13812683169

目录
前言
一、故障分析
二、安全专业原则
三、单点验证检查
四、仪表维护
五、案例

前言
电解水制氢系统问题，不能只看表现，多层次故障关联原因，不能盲目出处理方案，找出故障发生原点，逐步，逐层处理，否则，会越处理越乱，表象迷惑故障真正的原因。
故障层次与定位方向（机械，电器，程序，工艺，维保）
电解水制氢故障逐层定位
表象层 · 看到的，听到的、报表、参数、工作日记
报警、 跳机、纯度劣化、参数漂移、电耗升高
故障传播方向 · 表象是链条末端的投影
1、控制联锁层
PLC/DCS 逻辑、联锁定值、报警设定
2执行信号层
调节阀、电气转换器、4~20mA、取样系统，温度、
3仪表信号层
变送器、分析仪、温度/液位/流量计
4工艺流体层
去离子水、碱液浓度、压差、温度、流量
5电解槽本体层
隔膜、极板、电极、换热、环境、
6电源电气层
整流供电、接地屏蔽、纹波干扰、仪表气、外控，内控
排查方向 · 逐层排除，先证硬件再疑逻辑
7故障原点 · 物理根源
隔膜破损 / 压差失控 / 信号失真 / 程序缺陷
冻结现场，还原时间线：故障后先不做任何复位和调节，只记录首发报警、参数快照、最后几次操作、环境变化。先发事件往往最接近原点。
建故障树，铺开候选：把一个表象所有可能的成因按层列出，先想全再处理，避免被单一假设带偏。
自顶向下逐层排除，先证后疑：顺序固定为"信号真实性 → 执行器 → 工艺物理量 → 本体/电源 → 最后才怀疑程序与联锁"。证明你看到的数字是真的（变送器零点/终点/线性输出），再看执行器是否真实响应，再看工艺量本身，程序联锁永远最后动。
单一变量，一次一层：每步只验证一个环节、只动一个参数，结果记录后进入下一层。同时调多个参数或一次换多个部件，等于亲手毁掉定位证据。

一、故障分析
制氢系统故障处理忌讳“头痛医头、脚痛医脚”。表象往往是多个故障叠加后的结果，直接处理表象，不仅可能无效，还会掩盖甚至激化真正的原因。
找到故障原点、逐层处理”原则，避免越处理越乱：
第一步：冻结现场，采集“第一手”数据（找原点的基础）
在动任何阀门、设备之前，做这几件事：
锁定时间轴：故障是何时开始的？当时系统处于什么工况（负荷、温度、压力、液位）？有没有同时进行过什么操作（如切罐、补水、调整负荷）？
采集报警顺序：调出DCS或PLC的历史趋势，按时间先后列出所有报警和联锁动作。故障原点一定是最早出现的那个异常信号，后续的报警大概率是它引发的连锁反应。
保留现场状态：如果条件允许，先不要复位任何报警，保持故障发生时的设备状态，拍照或记录关键阀门的开度、泵的运行状态。
第二步：建立故障树，区分因与果
把异常现象列出来：这个现象，是它自己坏了，还是被别的环节拖垮的？
把现象都做一次因果归因，找到那个没有任何前置原因的原点事（比如：某台泵跳车、某个仪表故障、某路电源波动）。
第三步：逐层隔离，先保安全再找根因
第一层（安全层）：先处理可能引发爆炸、泄漏、超压的紧急风险，这是唯一可以先动的环节。
第二层（源头层）：针对原点事件进行处理。比如确认是仪表误报，还是设备真实故障。
第三层（衍生层）：只有源头处理完毕，系统参数开始恢复稳定后，再去处理那些被带偏的衍生故障（如因气量波动导致的调节阀频繁动作）。
第四步：验证与复盘
处理完所有层级后，不要急着投入运行。先让系统在低负荷或循环状态下运行一段时间，观察最早出现的那个原点参数是否稳定。确认稳定后，再逐步加负荷，并复盘整个故障链条。
二、安全专业原则
故障现象（报警代码、压力/温度/液位），定位原点。
单点验证 → 联动验证 → 带负荷验证 → 长周期观察递进，每一层都通过后再进入下一层，任何一层暴露问题都要回到故障原点重新排查。
第一层：单点验证（确认原点已消除）
参数回归验证：将故障发生时偏离的原始参数（如压力、温度、液位、纯度、振动值）与历史正常工况曲线对比，确认已回到正常波动区间，且不再出现间歇性跳变。
设备本体复测：对故障涉及的设备（泵、压缩机、阀门、电解槽）进行单机试运，检查有无异响、过热、泄漏，振动值是否在允许范围内。
仪表与联锁回路测试：对触发报警或联锁的仪表进行校验，确认信号准确；对联锁回路做模拟动作试验，确认逻辑正确、动作可靠，避免“假恢复”。
第二层：联动验证（确认因果链已断开）
顺控与联锁联动测试：在低负荷或循环工况下，手动触发相关联锁（如氢压机联锁、液位高联锁），确认系统能按设计逻辑正确动作，且不再引发次生故障。
报警顺序回放：重新调取DCS历史趋势，确认故障处理后的报警顺序已恢复正常，不再出现多点同时报警的连锁反应。
交叉工况验证：模拟故障发生时的工况条件（如负荷波动、补水、切罐），观察系统是否仍能稳定运行，确认故障不会因同类扰动再次触发。
第三层：带负荷验证（确认承载恢复）
逐步升负荷：从低负荷开始，按额定负荷的50% → 75% → 100% 分阶段提升，每阶段稳定运行不少于1-2小时，观察各关键参数是否随负荷变化平稳响应。
纯度与产量考核：在满负荷下连续取样分析氢气纯度（如≥99.8%或设计值），确认产品质量达标且稳定，无波动。
设备运行状态监测：关注压缩机、泵等运转设备的电流、温度、振动，确认无异常；检查电解槽电压分布是否均匀，有无局部过热。
第四层：长周期观察（确认稳定性可持续）
连续运行考核：满负荷连续运行72小时（或按企业规定），期间每班记录关键参数，确认无漂移、无报警。
趋势分析：对比故障前后一周的趋势曲线，确认参数波动幅度、频率均恢复正常水平，无隐性劣化迹象。
复盘与归档：整理完整的故障分析报告，包括故障现象、根因、处理过程、验证数据，更新操作规程和应急预案，并对相关人员进行培训。
特别提醒：制氢系统涉及高压氢气，属于高危环境。在排查过程中，务必确保现场可燃气体检测仪工作正常，并严格执行动火、用电等作业票制度。如果故障涉及核心设备（如电解槽、分离器、干燥器）问题，建议联系设备厂家或专业检修队伍，不要仅凭经验强行处理。
验证期间必须保持可燃气体检测仪正常投用，氢气检测报警值按国标设置（低报≤0.4% VOL，高报≤1.0% VOL），现场严禁动火。若在验证过程中发现任何参数异常，立即停止升负荷，回到故障原点重新排查，不要带着疑问继续验证。
三、单点验证检查
检查项、验证方法、合格判据组织对照清单，现场逐项打勾执行。
主体结构：
基本信息区：设备编号、系统类别、故障编号、故障原点描述、检查日期/检查人/复核人，用于追溯。
检查内容：
参数回归验证：原点参数趋势对比、压力、温度、液位、氢气纯度、产气量/流量、电解电流/电压分布；
设备本体复测：泵类、压缩机、电解槽/电堆、阀门、换热器/冷却系统、电气与仪表硬件；
仪表与联锁回路测试：压力/温度/液位仪表校验、氢气报警仪测试、联锁模拟试验、报警复位核对；
现场与记录：现场复位检查、记录归档。
每项含"检查项目 / 验证方法 / 合格判据 / 检查结果 / 备注"，检查结果列设了"通过/不通过/待复核"下拉选项。
收尾区：汇总行、判定结论（是否可进入联动验证）、执行说明（任一项不通过须回到故障原点重新排查）。
四、系统仪表维护
仪表维护工作表，检查清单 + 案例说明 + 预防维护
常见故障诱因、预防性维护要点、建议周期：
1、压力/差压类：压力变送器/压力开关、差压变送器
重点预防引压管堵塞积液、零点漂移、防爆盒进水；
2、温度/液位类：温度传感器/热电阻、液位计/液位开关、重点预防探头结垢、浮子卡滞、模拟液位动作试验；
3、气体分析/报警类：氢纯度在线分析仪、氢气/可燃气体报警仪、露点/氧含量分析仪——含取样气路防带液、通标气校准、报警设定核对（低报≤0.4%VOL、高报≤1.0%VOL）；
4、执行与控制系统类：阀位反馈/限位开关、DCS/PLC 及通讯模块、安全阀——含接地电阻检查、组态备份、整定校验。
执行提示：防爆区维护须停电/停机并办理作业许可、校验用计量溯源标准器具、氢气报警仪检定周期满足 GB/T 50493 及当地安监要求。周期为建议值，可按厂家要求和现场环境调整，维护后建议在设备台账记录并设置到期提醒。
反向验证原点消除：修复后沿传播链从原点向表象反推确认——表象应随原点消除而消失。如果只是调了表象层让报警不响了，问题一定复发，那不是修好。
关键纪律：联锁和程序是"按输入运行"的，逻辑缺陷九成来自输入信号失真或定值错误——所以先验证硬件与信号链路，再谈逻辑，这也是"不动程序"原则的根据；任何"先压住现象、查明后再处理"的临时绕过都必须在系统中明确记录，防止事后遗忘变成隐患。
 五、案例分析
投分析仪表跳机：就是这个方法的实际落地：表象在控制层，从变送器零点/终点/线性输出开始，逐级验证 PLC 输出、电气转换器、气动调节阀、取样系统，最后才收敛到故障点，全程不动程序——顺序对了，问题才可能在七天内彻底闭环。反过来，如果当时先改程序或先调联锁，多半是另一番局面。下面用这台 2006 年出厂的碱性制氢设备"投分析仪表就跳机"案例，把五步法完整走一遍。
案例背景：为什么这是典型表象迷惑
设备平时启停正常，唯独投分析仪表就跳机。跳机是控制层联锁动作的末端结果，而投分析仪表只是一个触发动作，真正的问题可能藏在取样、测量、信号、执行、逻辑五个层次中的任何一层。如果直接去处理"跳机"本身（复位、放宽联锁、改投运条件），表象会消失，但根因仍在，下次投表还会复发。
 第一步：冻结现场，还原时间线
故障后不做任何复位和调节，只记录：
条件差异：不投表能开停" vs "投表就跳机"——差异点恰是定位钥匙，说明问题被"投分析仪表"这个动作激活；
投表瞬间的变化：取样流量、压力/压差变送器读数、PLC 报警顺序；
冻结纪律：不开机试凑、不拆投运条件、不动 PLC 程序。
由接入点反推出整条信号链：压力/压差变送器 → PLC 输入 → 逻辑 → PLC 输出 4~20mA → 电气转换器 → 气动调节阀 → 分析仪表取样系统，这就是后续逐层排查的完整框架。
第二步：建故障树
把投表跳机作顶层事件，铺开五层候选：
取样系统层：取样流量不足、管路堵塞，投表瞬间拉低/抬高压力；
变送器层：压力/压差变送器零点漂移、输出非线性，投表瞬间测量回路阻抗变化；
信号链层：PLC 输入通道、接线、4~20mA 电流回路；
执行器层：电气转换器失准、气动调节阀工作区间偏移；
控制逻辑层：联锁条件和 PLC 程序（这一层留到最后）。
注意是五层都有嫌疑，不是猜一个原因，先想全再动手。
第三步：自顶向下逐层排除，先证后疑
按信号链顺序逐层验证，每层结论确定后再进下一层：
1. 压力/压差变送器：校验零点、终点及 30%、60%、90% 输出——先证明"你看的数字是真的"；
2. PLC 输出信号 4~20mA：校验通道电流值——证明逻辑层的执行指令正确；
3. 电气转换器：校验输入电流与输出压力的对应——证明电信号真实转成气信号；
4. 气动调节阀：校验工作区间——证明执行器在控制范围内响应；
5. 分析仪表取样系统：校验取样流量与压力——证明送进分析仪的样气真实。
前四层（甚至前四层+取样层）被证明正常后，才轮到考虑第五层逻辑；但按"不动程序"原则，逻辑只做核对、不做修改。
第四步：单一变量，一次一层
每层只做"校验+必要参数调整"这一个动作，其余一律不动：
1校验变送器发现零点偏离 → 只做零点与线性修正，记录调整前后数值；
2校验 PLC 输出异常 → 只核对信号与接线，不顺便改逻辑；
3每一步的结果独立记录，作为下一步的前提。
这就是案例中"七天逐步校验、逐层收敛"的原因：不是耗时，而是每一步都在把故障树砍掉一个分支，且不引入新扰动。
第五步：反向验证原点消除
全部校验与参数调整完成后，按原条件正常启停 + 投分析仪表"重新试车：
1表象（投表跳机）不再出现、仪表达标投运 → 原点已消除，闭环；
2若表象复发 → 说明原点不在已排除层，回到故障树剩余候选继续，而不是去复位报警或放宽联锁。
投分析仪表跳机·
五步法定位
冻结现场
只记录"投表才跳机"这一条件差异与投表瞬间的参数、报警顺序
锁定信号链：变送器→PLC→电气转换器→调节阀→取样系统
建故障树
铺开五层候选：取样、变送器、信号链、执行器、控制逻辑
五层都有嫌疑，先想全再动手
逐层排除·先证后疑
变送器零点/终点/线性 → PLC 输出 4~20mA → 电气转换器 → 气动调节阀 → 取样系统
程序与联锁最后核对、全程不动
单一变量
每层只做"校验+必要调整"一个动作，结果独立记录
七天逐层收敛，每步砍掉一个分支
反向验证
按原条件"正常启停+投分析仪表"重新试车
表象不再复现且仪表达标投运，原点才算消除
这个案例演示出的三条规律
1. 表象在最末端，处理跳机就是治标：跳机是联锁结果，投表是触发动作，二者都不是原点；
2. 定位顺序 = 信号链顺序：从测量真实性的底层开始"先证后疑"，这正是"不动程序"原则之所以成立——程序是输入的函数，只有全部输入信号与执行器被证明真实，才轮到怀疑逻辑本身；
3. 七天不是慢，而是纪律：每验证一层就排除一层、记录一层，最后按原条件复现验证，才能保证修复的不是表象而是原点。
